Fancoil: Qué es, cómo funciona y cuánto cuesta instalarlo
Un fancoil es un emisor de calefacción y refrigeración aire-agua, que utiliza un circuito de agua para transmitir frío o calor al aire de la estancia. Desde fuera es muy parecido a un aire acondicionado, pero su funcionamiento es diferente.
¿Qué es un fancoil?
El fancoil o ventiloconvector es un aparato que recibe su nombre del inglés: fan (ventilador) y coil (batería), ya que está compuesto por una batería que actúa como intercambiador de calor y un ventilador.
El fancoil es un emisor usado para calentar o enfriar el ambiente en sistemas de climatización como aires acondicionados. También se utiliza en sistemas que son solo de calefacción, sustituyendo a los radiadores de agua tradicionales en instalaciones cuya parte principal es la caldera de gas.
Contacta con un asesor energético y encuentra el sistema para ti
Contacta con un asesor energético y encuentra el sistema para ti
Tipos de fan coil
Los fancoils se pueden catalogar según:
- El número de tuberías.
- La ubicación.
Según el número de tuberías
Las tuberías que conectan los fancoils con los productores de agua caliente o fría pueden estar dispuestos de dos formas: con dos o con cuatro tuberías.
Fancoils de dos tuberías: se utiliza en en sistemas de climatización donde hay una única fuente de producción de agua, como la geotermia, que producen agua caliente o fría indistintamente. Por ello solo necesitan dos tuberías una para la ida y otra para el retorno del agua. También se utilizan en otros sistemas que van a requerir solo calefacción o solo aire acondicionado, pero no ambos, como con calderas de gas.
Fancoils de cuatro tuberías: se utilizan cuando hay varias fuentes de producción de agua. Por ejemplo, en una gran superficie como un centro comercial donde el agua caliente es producida producida por una caldera de gas y el agua fría es generada una enfriadora de agua de grandes dimensiones. En este caso, los fancoils tienen 4 tuberías y suelen tener dos baterías, una para el agua caliente y otra para el agua fría.
Fancoils según la ubicación

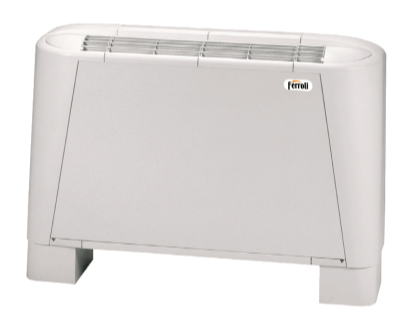

Fancoil de pared o de suelo: se utiliza mayoritariamente en viviendas, ya que permiten aprovechar la red de tuberías de los radiadores tradicionales. Se colocan a nivel del suelo junto a la pared como los radiadores.
Recoge el aire por la parte inferior (delantera o trasera), el aire absorbe el calor o frío de la batería y lo suelta por la parte superior. Existen modelos, como el de la imagen, que son fancoils extraplanos, ocupando menos espacio en la estancia.
Fancoil de techo: se coloca en la parte alta de la pared o anclado al techo y, en ocasiones puede estar oculto bajo un falso techo y expulsar el aire por una rejilla. Cuando esta a la vista lleva una carcasa por motivos estéticos y de protección, pero si se encuentra cubierta por un falso techo no se suele llevar la carcasa.
Fancoil de cassette: debido a su ubicación en falsos techos está destinado a locales comerciales y empresas, aunque puede encontrarse en alguna vivienda.
El fancoil cassette o aire acondicionado cassette climatiza desde arriba hacia abajo y queda oculto sobre el falso techo, dejando visible únicamente la consola.
Fancoil de conductos: suele tener una potencia elevada, ya que en lugar de expulsar el aire a una única estancia, distribuye ese aire a diferentes habitaciones a través de una red de conductos oculta bajo un falso techo.
Para este tipo de sistema de climatización es necesario realizar una obra importante ya que hay que colocar los conductos por el techo y montar un falso techo para ocultarlos. Hay viviendas nuevas que ya cuentan con preinstalación de conductos.
¿Cuánto cuesta un fan coil?
El precio de un fancoil viene determinado por varios factores:
- La capacidad frigorífica: es la cantidad frío que puede absorber la máquina para enfriar el ambiente. Se mide en frigorías.
- La potencia en calor: es la cantidad de calor que puede absorber la máquina para calentar una estancia. Se mide en kW.
- El tipo de fancoil.
| Modelo | Tipo | Potencia en frío | Potencia en calor | Precio |
|---|---|---|---|---|

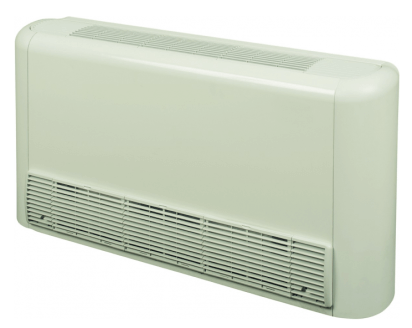

| Daikin FWL01DTN | Suelo/pared | 1.324 fg | 2,14 kW | 292 € |
| Ferroli VN3V 30 | Techo | 1.806 fg | 3,2 kW | 270 € |
| Kosner - Fancoil Industrial de 2 tubos | Cassette | 2.596 fg | 4,1 kW | 810 €/unidad |
| Kosner UTXE-Z1 | Por conductos | 5.254 fg | 6,1 kW | 1.005 €/unidad |
Precios sin instalación
Contacta con un asesor energético y encuentra el sistema para ti
Contacta con un asesor energético y encuentra el sistema para ti
¿Cómo funciona un fancoil?
El funcionamiento de un fancoil es bastante sencillo y se basa en la transferencia de temperatura agua-aire, es decir, el aire que atraviesa el fancoil absorbe la energía de una batería de tuberías de agua. A continuación, mostramos el pasos de funcionamiento de un fancoil:
- El fan coil recibe agua caliente o fría mediante tuberías y llega a la batería o intercambiador de calor.
- El aire entra por la parte inferior trasera y atraviesa el filtro para que no entre la suciedad.
- El ventilador empuja el aire hacia la batería.
- El aire cruza la batería (compuesta por tuberías por donde circula el agua y por aletas de metal) y absorbe la energía frigorífica o calorífica del agua.
- El aire ya calentado o enfriado es expulsado por la parte superior para climatizar la estancia.
- Los condensados producidos por el cambio brusco de temperatura son recogidos en la bandeja de condensados y evacuados por un desagüe.
La gran diferencia con los sistemas de climatización tradicionales como el split de aire acondicionado o el aire acondicionado por conductos es que los fancoil utilizan agua como refrigerante y, por tanto, necesitan un productor de agua caliente o fría, mientras que los otros sistemas utilizan gas.
El hecho de que este dispositivo use agua lo convierte en un emisor altamente demandado en instalaciones de fancoils con aerotermia y geotermia, ya que estos sistemas de climatización se basan en el calentamiento o enfriamiento del agua para, mediante emisores como los fancoils o el suelo radiante, proporcionar calefacción o frío.
Se trata de uno de los emisores más versátiles, pues son capaces de generar calor en invierno y refrigeración en verano.
Instalación de fan coil
La instalación de un fan coil debe ser llevada a cabo por un profesional autorizado como establece el Reglamento de Instalaciones Térmicas en Edificios (RITE).
Las unidades de fancoil se deben instalar en el circuito de agua procedente de la fuente de calefacción o refrigeración, como por ejemplo el circuito de calefacción de una caldera. Este circuito debe ser cerrado, ya que si se instala en un circuito abierto podría provocar corrosión en las tuberías.
Una gran diferencia respecto a los radiadores tradicionales es que los fancoil necesitan una fuente de alimentación, es decir, una instalación eléctrica para tener corriente. Esto se debe a la parte de control (placa electrónica) y al motor que mueve el ventilador.
Pasos para la instalación de un fancoil:
- Fijación de la unidad
- Conexión de las tuberías de agua
- Instalación de la tubería de drenaje
- Llenado del circuito de agua
- Purgado del circuito
- Conexión eléctrica
El precio de la instalación de un fancoil depende del tipo de fancoil, ya que no es lo mismo instalar un fancoil de pared que uno por conductos, que requiere de la instalación del aparato, de un falso techo y de conductos y de rejillas en cada estancia. Además, hay que tener en cuenta las prestaciones del aparato, como la potencia y la tecnología que incorpora.
¿En qué fijarse al comprar un fancoil?
Elegir un fancoil no es tarea sencilla, ya que estos poseen numerosas características que vamos a explicar a continuación:
Potencia frigorífica: es la cantidad de aire caliente que puede absorber y renovar el fancoil. Se puede medir en frigorías (fg), kilovatios (kW) o BTU (british thermal units). Cuanto mayor es la potencia más consume el equipo, pero más capacidad de climatización tiene.
Potencia calorífica: es la capacidad de renovar el aire frío para que se caliente el ambiente. Se mide en kilovatios (kW). Lo más recomendable es contactar con un experto para elegir la potencia adecuada para la vivienda y así no quedarse corto o no sobredimensionar el fancoil y pagar de más en las facturas.
Modulación: en la actualidad, muchos fancoil cuentan con un motor EC que permite que el fancoil se adapte a la demanda y consuma mucho menos energía. Esto se consigue porque funcionan continuamente modulando la potencia en lugar de apagarse y encenderse.
Caudal de aire: es una característica que suele pasar desapercibida al ver la ficha técnica, pero es altamente importante, pues indica la cantidad de aire que puede mover el fancoil en un periodo de tiempo. Se mide en metros cúbicos por hora (m3/h) y cuanto mayor sea mejor.
Nivel de ruido: es importante contar con un sistema de climatización que ayude al confort en el hogar y, por ello es fundamental elegir un fancoil que
Consumo: este depende de la potencia del equipo, pero también del motor que incorpora y su capacidad de modulación.
Eficiencia energética: en lo general suelen tener un rendimiento bastante alto pues son únicamente emisores y no productores. Este se puede ver en la etiqueta de eficiencia energética que cataloga al aparato de la A (mayor eficiencia) a la E (menor eficiencia).
Preguntas frecuentes
¿Qué es un fancoil y cómo funciona?
Un fancoil es un emisor de calefacción y refrigeración aire-agua, que utiliza un circuito de agua para transmitir frío o calor al aire de la estancia. El funcionamiento de un fancoil es bastante sencillo y se basa en la transferencia de temperatura agua-aire, es decir, el aire que atraviesa el fancoil absorbe la energía de una batería de tuberías de agua.
¿Dónde se instala un fan coil?
El fan coil siempre debe instalarse en el circuito cerrado de agua proveniente del generador. De esta manera, pueden recibir el agua y transferir su temperatura al ambiente.
¿Cuál es la principal desventaja de una unidad fan coil?
La principal desventaja de una unidad fan coil es su ruido, el ventilador que impulsa el aire puede generar ruidos molestos, especialmente cuando está funcionando a alta velocidad.
